潮科技 | 「亮亮视野」发布新一代超短焦 AR 光学模组,已经实现量产

转载时间:2021.10.25(原文发布时间:2020.05.13)
65
转载作者:36氪企服点评小编
阅读次数:65次

图 | 亮亮视野

光波导技术被认为是目前AR行业最优的近眼光学解决方案。相较于棱镜、曲面反射等光学方案,它可以在极薄的镜片上投射出大视场角画面,具有轻薄、透光度高、视线阻挡少等优点。这些优点让光波导AR眼镜在形态上最接近传统眼镜,能够做到像普通眼镜一样可移动、长时间佩戴。

然而光波导的投影光机一定程度上会遮挡视线、增大偏重感、导致眼镜体积庞大,这也是一直困扰业界的问题。

近期,36氪获悉「亮亮视野」发布了新一代超短焦AR光学模组——“八面体”,在继承了亮亮视野L-PAT系列光波导模组极薄、极轻、极高的色彩还原等优势上,将成像清晰度、重量、体积、功耗等方面上升到AR显示技术的一个新高度,并实现了量产。

「亮亮视野」是36氪长期关注的一家提供AR+AI解决方案的技术公司,成立于2014年,为安防、工业、医疗等行业客户提供软硬件一体服务,已经实现商业落地。公司近期曾获得屹唐长厚五千万元战略投资,发布量产级模组意味着公司实现了从上游核心技术到下游商业场景落地的业务“闭环”。

针对上文提到的光波导投影光机所带来的问题,「亮亮视野」基于晶体材料的各向异性特性实现光学器件的复用,将原本在光波导内朝一个方向传播的光线折叠成4段,投影光机单元体积缩小了75%,水平开放视角达到120°。

潮科技 | 「亮亮视野」发布新一代超短焦 AR 光学模组,已经实现量产

图 | 亮亮视野

性能上方面,“八面体”值得关注的性能特点在于以下五点:

1. 最轻。 阵列光波导完全基于折射和反射原理,只需1层波导即可实现全彩图像传输,远小于衍射光波导的多层结构重量。在此基础上,“八面体” 短焦AR光学模组特殊的结构让投影单元体积变得更小、更轻巧,体积仅为普通光波导模组的四分之一,据亮亮视野介绍,系列中最轻型号L-PAT 25仅重9克,也就是两张A4纸的重量,这一重量比行业平均水平轻50%以上,是目前市场上已知最轻的可量产光波导模组;

潮科技 | 「亮亮视野」发布新一代超短焦 AR 光学模组,已经实现量产

图 | 亮亮视野

2.低功耗,续航延长6-10倍。基于出色的光学设计,以及「亮亮视野」独家研发的高折射率玻璃和镀膜技术,L-PAT的光学效率高达40%,使用同样容量的电池供电时,L-PAT的续航时间是其他光学显示方案的6-10倍,达到10小时;

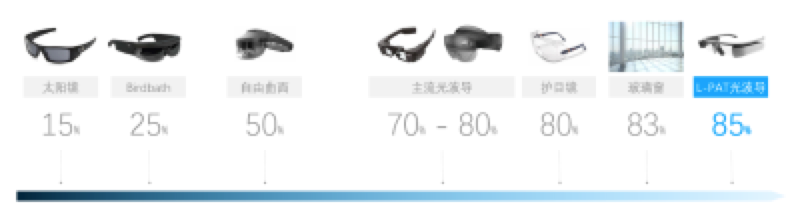

3.高透,透光度超过普通建筑玻璃窗。利用birdbath、自由曲面等技术生产出来的传统光学耦合器透光率普遍低于50%,佩戴体验类似于太阳眼镜。光波导利用全反射原理使得图像可以在玻璃内无损的传输,镜片具有轻薄、通透等优点,主流光波导产品透光率在70%-80%之间。而「亮亮视野」表示,“八面体” 短焦AR光学模组在85%以上,比普通玻璃窗83%的透光率还要高,也是市面上唯一满足《QBT2457-2003》、《ANSI Z80.3-2001》、《EN  1836:2005》国内外主流行业标准的显示方案,无论是阴天、夜晚,还是室内都可安全使用。

潮科技 | 「亮亮视野」发布新一代超短焦 AR 光学模组,已经实现量产

图 | 亮亮视野

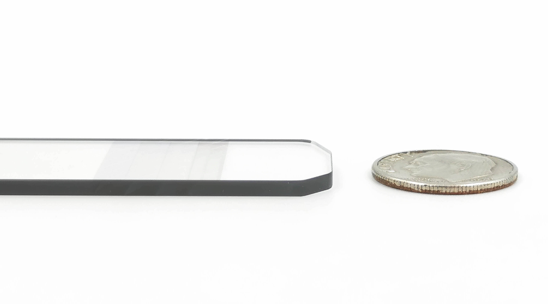

4.超薄,折射畸变小于1mm。“八面体”短焦AR光学模组厚度仅1.9毫米,所产生的的透视偏差仅1毫米,远小于传统的Birdbath大于15毫米的视觉偏差,也小于衍射光波导模组3-4mm的透视偏差。

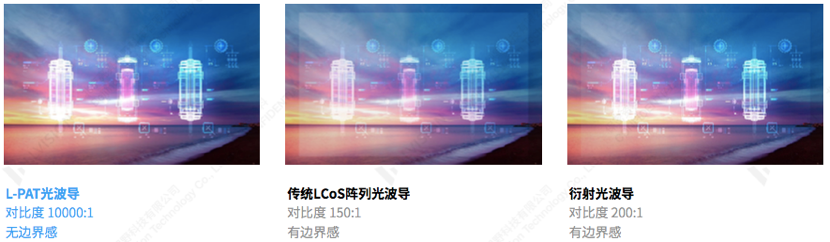

5.高对比度、分辨度及色彩还原。“八面体”标配OLED作为像源,对比度高达100000:1,消除了屏幕边界感,画质清晰,图像反差锐利,提供接近人眼极限的光学解析力。此外,色域覆盖超过100%sRGB,达到专业显示器水准。

潮科技 | 「亮亮视野」发布新一代超短焦 AR 光学模组,已经实现量产

放大图片观察比较边缘明显 图 | 亮亮视野

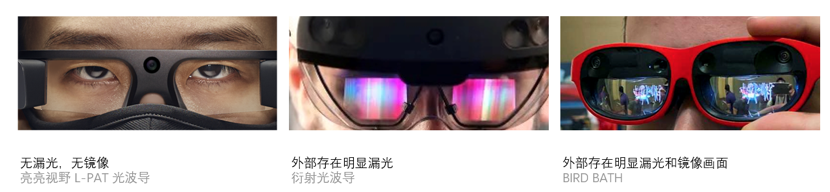

除此之外,据「亮亮视野」介绍,“八面体”还实现了“零漏光”,通过特殊的镀膜和光学结构,眼镜在工作时不会出现漏光,更不会对外界暴露屏幕显示的内容,不论对隐蔽性要求极高的军用头盔还是消费娱乐的AR眼镜,该特性都至关重要。

潮科技 | 「亮亮视野」发布新一代超短焦 AR 光学模组,已经实现量产

图 | 亮亮视野

「亮亮视野」表示,公司产品采用行业内最严格的环境测试标准——GJB150《军用设备实验室环境测试方法》进行检测,面对极端高、低温环境,以及高湿度和持续盐雾侵袭,LAP光波导都能以远超行业平均水平的可靠性稳定工作。

量产方面,阵列光波导本身工艺的复杂,批量生产的技术门槛和工艺门槛较高。据「亮亮视野」介绍,从研发阶段公司开始就将工艺进行拆分细化,依托长三角、珠三角地区多家龙头企业建立了一套保密可控的量产供应链体系,年产能已达100万片,真正实现了量产。目前能实现阵列光学模组量产的公司非常少,除了国外的Lumus,36氪还曾报道过珑璟光电、灵犀微光实现阵列光波导模组的量产。

目前「亮亮视野」的业务重心在于AR+AI企业服务场景的应用,当前落地项目多集中于工业、安防和医疗,满足远程指导、一体化指挥等场景需求。

随着行业进入者增加打破技术壁垒,以及量产工艺更加标准化、稳定化,未来阵列光波导光学模组的成本或继续下降。今年第一季度,苹果等大厂在相关专利布局上有了新的进展,有传言称苹果的AR相关产品将于今年发布。
